Dlaczego aluminiowa klema końcowa musi pasować do grubości ramy i szyny montażowej

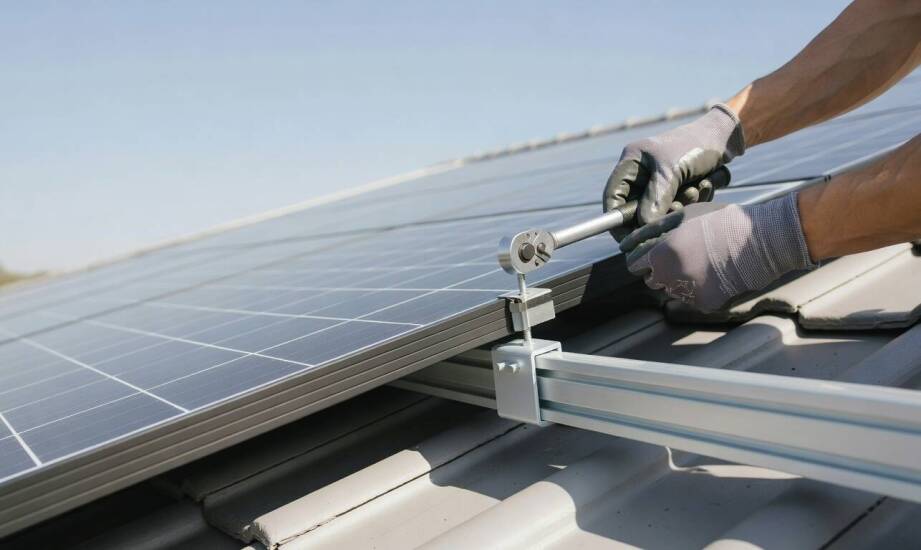

Aluminiowa klema końcowa odpowiada za docisk skrajnego modułu fotowoltaicznego do dachowej lub gruntowej konstrukcji wsporczej. Ten element mocujący zapewnia podstawową stabilność całego rzędu paneli i przejmuje największe obciążenia wiatrowe skupiające się na krawędziach instalacji. Skuteczność takiego chwytu nie zależy jednak wyłącznie od bazowej wytrzymałości samej warstwy stopu. Zasadnicze znaczenie dla bezpieczeństwa ma precyzyjna geometria zacisku, która musi bezbłędnie zgrać się z grubością ramy zewnętrznej panelu oraz z wewnętrznymi parametrami szyny montażowej. Niedopasowanie tych trzech bazowych wymiarów obniża nośność fizyczną układu i prowadzi do powstawania szkodliwych naprężeń zmęczeniowych wewnątrz konstrukcji.

Jak geometria klemy wpływa na ramę panelu

Prawidłowy dobór akcesoriów złącznych zaczyna się od szczegółowej analizy wymiarów modułu słonecznego. Ramy paneli fotowoltaicznych występują najczęściej w znormalizowanych grubościach 30 mm, 32 mm, 35 mm oraz 40 mm. Zastosowanie zacisku o niewłaściwym rozmiarze całkowicie zaburza równomierny rozkład sił. Zbyt niska klema nie obejmuje krawędzi w wystarczającym stopniu, co uniemożliwia osiągnięcie wymaganego docisku konstrukcyjnego i stwarza ryzyko wysunięcia się płyty ze stelaża. Z kolei wyższa wersja często opiera się na dolnej stopce profilu ramy, a nie na jej docelowej górnej krawędzi trzymającej szkło. Instalator zaciska wtedy śrubę mocującą na pustej przestrzeni, wierząc w fałszywą stabilność złącza.

Wysokość robocza szyny montażowej oraz wewnętrzny kształt profilu nośnego wpływają na jakość chwytu w równym stopniu co wymiary modułu. System zaciskowy bazuje na poprawnym zablokowaniu wpustu przesuwnego lub profilowanej śruby młoteczkowej we wnętrzu szyny. Długość użytego elementu gwintowanego wprost decyduje o możliwości pełnego spięcia ułożonych komponentów. Zbyt długa śruba umieszczona w płytkiej szynie szybko opiera się o jej twarde dno. Klucz montażowy napotyka nienaturalny opór i błędnie sugeruje ekipie całkowite dokręcenie zacisku.

Właściwie wyprofilowane klemy aluminiowe końcowe chronią sprzęt na najbardziej newralgicznych krawędziach dachu. Branża instalacyjna powszechnie stosuje przemyślane wersje regulowane w zakresie od 30 do 42,5 milimetra. Zmieniający się asortyment paneli na prowadzonych budowach wymusza dużą elastyczność w bazowym osprzęcie. Spółka Metfix dostarcza specjalistyczne mocowania systemów solarnych charakteryzujące się pełną zgodnością wymiarową z większością standardowych profili rynkowych. Odpowiednie zaplecze magazynowe i powtarzalność wykonania detali przyspieszają pracę monterów, trwale chroniąc układ przed skutkami stosowania losowych zamienników.

Warunki pracy i błędy w technice montażowej

Środowisko operacyjne instalacji fotowoltaicznej narzuca potężne obciążenia dla wszystkich użytych detali złącznych. Silne zawirowania wiatru generują zmienne siły ssące, regularnie próbując wyrwać skrajne moduły z metalowego stelaża. Rama konstrukcyjna oraz szyny ulegają również mocnym naprężeniom wynikającym z naturalnych praw fizyki. Sprzęt naprzemiennie mocno nagrzewa się w słońcu i szybko wychładza w cyklu dobowym. Brak precyzyjnego dolegania zastosowanych profili sprawia, że cykliczna rozszerzalność termiczna materiałów potęguje mikroruchy modułu. Pracujące luźno elementy zaczynają o siebie uderzać i z czasem całkowicie rozluźniają klamrę spinającą cały układ.

Producenci atestowanych systemów wsporczych publikują bardzo ścisły reżim postępowania instalacyjnego. Typowe błędy prowadzące do fizycznego zniszczenia struktury dachu obejmują kilka powtarzalnych schematów:

• Ignorowanie zalecanego momentu dokręcania, który dla systemów zaciskowych wynosi najczęściej od 8 do dokładnie 10 Nm.
• Montowanie komponentów bez użycia klucza dynamometrycznego, co skutkuje zbyt słabym chwytem podatnym na drgania lub odwrotnie, całkowitym zmiażdżeniem ramy przez zastosowanie ogromnej siły.
• Nieprzemyślane łączenie niekompatybilnych stopów metali, polegające na styku gołego aluminium i stali ocynkowanej bez przekładki izolującej. Wilgoć na dachu bardzo szybko wywołuje w tym miejscu niszczącą korozję galwaniczną utleniającą metal.

Odstępstwa od oryginalnej instrukcji oraz siłowe dokręcanie niedopasowanych profili wykluczają długoterminową bezawaryjność nowej konstrukcji. Zerwanie zaledwie jednego zacisku brzegowego zazwyczaj inicjuje groźny proces podrywania długiego rzędu modułów w czasie wichury.

Trwałość sprzęgu mechanicznego na brzegach instalacji solarnej stanowi wynik perfekcyjnego zgrania wymiarów. Optymalnie dobrana wysokość aluminiowego klina względem ramy, wyliczona długość nierdzewnej śruby i poprawnie nacięta szyna tworzą odporny na warunki pogodowe zamek konstrukcyjny. Rygorystyczne utrzymanie zaleceń montażowych zabezpiecza sprzęt przed wibracjami wiatrowymi oraz konsekwencjami wahań temperatury. Bezpieczna wieloletnia eksploatacja paneli wymaga korzystania z kompatybilnych elementów złącznych oraz bezwzględnego używania narzędzi pomiarowych podczas zamykania konstrukcji na dachu.
