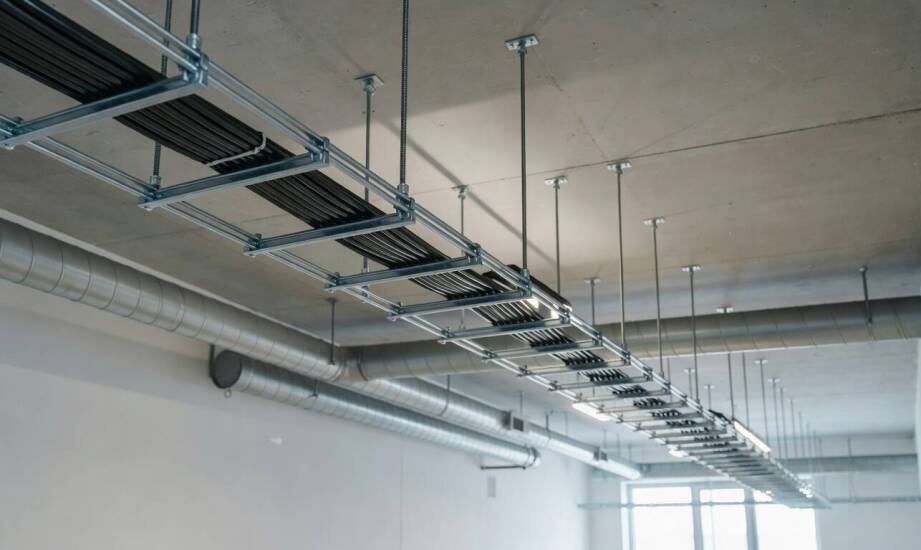

Podwieszenie trasy kablowej pod stropem — kiedy ma sens w obiektach technicznych i serwisowych

W nowoczesnych obiektach technicznych, przemysłowych i rozbudowanych ciągach serwisowych bardzo często brakuje wolnej przestrzeni nad sufitem podwieszanym na wprowadzanie dodatkowego okablowania. Kolizje z wielkogabarytowymi kanałami wentylacyjnymi, systemami przeciwpożarowymi czy już istniejącymi instalacjami rurowymi zmuszają inżynierów do poszukiwania alternatywnych metod poprowadzenia przewodów zasilających i sygnałowych. Podwieszenie stalowej infrastruktury bezpośrednio pod głównym elementem konstrukcyjnym budynku gwarantuje uporządkowaną trasę i znacznie skraca czas późniejszych prac konserwacyjnych. Takie podejście fizycznie oddziela sieć elektryczną od stref ruchu pieszego, eliminuje konieczność kosztownego kucia posadzek oraz ułatwia odprowadzanie ciepła z mocno obciążonych obwodów. Właściwe zaplanowanie i wdrożenie tego rodzaju układu wymaga precyzyjnej analizy architektury obiektu oraz bezwzględnego dostosowania technologii montażu do materiału zadaszenia.

Nośność układu podwieszenia i wytrzymałość stropu

Podwieszony szkielet nośny musi bezpiecznie przejąć całkowity ciężar grubych kabli, masywnych drabinek oraz wszystkich stalowych elementów złącznych. Ostateczna stabilność całej magistrali zależy ściśle od fizycznych parametrów samego stropu oraz prawidłowo dobranych punktów kotwienia. Katalogi techniczne wskazują, że przy rozstawie podpór co 1,5 metra dopuszczalne obciążenie pojedynczego ciągu wynosi zazwyczaj od 10 do 20 kilogramów na metr bieżący. Wykorzystanie atestowanych kotew chemicznych w kruchych podłożach lub mocnych tulei rozprężnych w litym betonie skutecznie zapobiega wyrywaniu mocowań przy maksymalnym dociążeniu. Ignorowanie wytycznych inżynieryjnych i instalacja niewłaściwych łączników wymusza mikropęknięcia w strukturze nośnej, co po pewnym czasie skutkuje postępującą deformacją profilu.

Rozwiązanie oparte na konstrukcji podwieszanej sprawdza się znakomicie w ogromnych halach produkcyjnych, magazynach wysokiego składowania oraz tunelach wymagających regularnego dostępu służb utrzymania ruchu. Prowadzenie kabli w górnych partiach omija uciążliwe przeszkody architektoniczne i chroni ciągi przed przypadkowymi uszkodzeniami mechanicznymi. Polski producent BAKS od dekad dostarcza instalatorom kompleksowe systemy tras kablowych, które pozwalają na budowę bezawaryjnych sieci z uwzględnieniem rygorystycznych norm. Zastosowanie certyfikowanych wariantów o potwierdzonej odporności ogniowej E30 i E90 gwarantuje podtrzymanie pracy krytycznych urządzeń ratunkowych nawet w trakcie zaawansowanego pożaru.

Zasady doboru wysokości i współpraca elementów

Wysokość docelowego montażu magistrali ustala się na podstawie bezpiecznych odległości od aparatury klimatyzacyjnej, oświetlenia przemysłowego oraz ruchomych elementów suwnic. Optymalnie ciągi instalacyjne umieszcza się od 2 do 3 metrów nad poziomem posadzki, co zapewnia serwisantom dogodny zasięg rąk przy wykorzystaniu standardowych drabin. Płynną regulację rzędnej instalacji ułatwia sprawdzony wieszak sufitowy, który współpracuje z prętami gwintowanymi i eliminuje stosowanie dodatkowych podkładek korygujących. Miejsca charakteryzujące się dużymi spadkami lub skomplikowaną geometrią dachu wymagają użycia specjalistycznych zawiesi linkowych, których długość robocza potrafi sięgać nawet 10 metrów.

Prawidłowo wykonany system spaja różnorodne typy osprzętu w ujednoliconą, w pełni stabilną całość. Korytka siatkowe idealnie izolują i porządkują drobne przewody teleinformatyczne, oferując doskonałą widoczność poszczególnych żył miedzianych. Z kolei masywne drabinki kablowe bez trudu przejmują gigantyczny nacisk grubych przewodów zasilających ciężkie maszyny przemysłowe. Bezbłędne wdrożenie planu wymaga jednak świadomego omijania pułapek wykonawczych. Zauważalne przekroczenie narzuconego dystansu 1,5 metra między głównymi podporami szybko wywołuje widoczne ugięcia blachy pod wpływem działania sił grawitacyjnych. Falowanie koryt drastycznie osłabia ich wytrzymałość zmęczeniową i utrudnia późniejsze dodawanie obwodów przy rozbudowie linii technologicznych. Instalatorzy muszą także zachować wyraźne strefy buforowe wokół gorących rur ciepłowniczych, by zapobiec termicznemu zniszczeniu powłok izolacyjnych przewodów prądowych.

Osadzenie infrastruktury elektrycznej bezpośrednio pod płaszczem dachu znacząco oczyszcza przestrzeń operacyjną w gęsto zabudowanych zakładach produkcyjnych. Inwestorzy muszą zawsze powierzyć konstruktorom rygorystyczne zbadanie nośności betonu, aby całkowicie zniwelować ryzyko pęknięć pod narastającym naciskiem statycznym. Obiekty dysponujące mocno zdegradowanym stropem lub siecią przeszkód blokujących wolny przelot wymuszają zastosowanie innych wariantów poprowadzenia okablowania. Wykorzystanie ciężkich wsporników ściennych lub wyznaczenie osobnych korytarzy podłogowych to w takich przypadkach najbardziej uzasadniony kierunek działania.
